（2014建材報）
2013年，弗克科技在山東臨沂混凝土攪拌站試點應用其新產品“穩(wěn)塑劑”生產普通濕拌砂漿，取得了良好的效果。之后，這一技術在多個地方推廣，都獲得好評，被認為是預拌砂漿最新的一種生產應用模式，并稱之為“商混砂漿”。2014年3月商務部組織中國散裝水泥推廣發(fā)展協(xié)會和山東省散裝水泥辦公室一起到臨沂，對商混砂漿的生產和施工進行了調研，并確認了其應用推廣的可行性。“商混砂漿”不僅是一個新技術，它實際上開辟了一個行業(yè)的新走向，為預拌砂漿開啟了一條“綠色”通道。
“砂漿禁現(xiàn)”的最直接目的就是二個字“環(huán)保”。2004年，商務部、建設部、公安部等七部委首次發(fā)出《關于進一步推廣預拌混凝土使用和限期禁止在城市城區(qū)現(xiàn)場攪拌砂漿的通知》，指出應將預拌砂漿作為節(jié)能、環(huán)保的新型建筑材料進行推廣，認為在節(jié)約資源、保護環(huán)境、提高資源綜合利用效率方面有著重要的作用。三年后，2007年國家六部局又頒布更為嚴厲的《關于在部分城市限期禁止現(xiàn)場攪拌砂漿工作的通知》，到目前為止基本一、二、三線城市都被列入“禁現(xiàn)”地區(qū)。禁現(xiàn)的結果成就了大約5000億元的預拌砂漿市場。但奇怪的現(xiàn)象是，在同時頂著國家“禁現(xiàn)”的巨大壓力和5000億元市場的巨大驅動力誘惑下，經過7年左右的努力，實際上預拌砂漿的應用量只占其總額的10%左右。是什么原因讓砂漿行業(yè)對“國家禁令”和“利益驅動”都無動于衷呢？讓人匪夷所思的謎團后面一定有著必然的原因。
砂漿禁現(xiàn)的條件就是推廣預拌砂漿，預拌砂漿原本有二種形式：干粉砂漿和濕拌砂漿。目前是以干粉砂漿推廣為主。就環(huán)保而言，采用濕拌砂漿也許是個更好方法。在預拌砂漿攪拌站生產出濕拌砂漿，運送到施工工地，再通過人工或機械輸送到施工樓層，由操作技工應用到建筑物中，最后硬化成型，整個過程除了預拌砂漿生產時有可能產生一些粉塵外，其他部分都不存在粉塵出現(xiàn)的可能。這個方法從環(huán)保角度考慮，毫無疑問是滿足砂漿禁現(xiàn)目的的。
預拌砂漿不同于現(xiàn)場攪拌砂漿的另一個特質就是，它是一個產品。既然是產品，就應該執(zhí)行嚴格的質量標準。預拌砂漿主要有砌筑砂漿和抹灰砂漿二種，根據(jù)不同強度等級的要求，其28天抗壓強度為5~20PMa，14天拉伸粘結強度只要大于0.2MPa即可。因為我們目前的水泥強度明顯大于砂漿強度，作為濕砂漿而言，是屬于很容易滿足質量要求的產品。濕拌砂漿不需要烘砂，濕拌砂漿不存在離析現(xiàn)象，很多干混砂漿遇到的問題都是因為“干混”而產生的。那么為什么濕拌砂漿不能成為預拌砂漿的主流呢？關鍵技術就在于“穩(wěn)塑劑”。
商混砂漿和穩(wěn)塑劑
定義
商混砂漿：是在商品混凝土攪拌站生產出來的濕拌砂漿，將水泥、細集料、穩(wěn)塑劑和水以及根據(jù)性能確定的各種組分，按一定比例，在攪拌站經計量、拌制后，采用攪拌運輸車運至使用地點，放入專用容器或砂漿槽儲存，在工地上24~48小時內用完。商混砂漿應滿足《GB/T25181-2010 預拌砂漿》國家標準中濕拌砂漿的質量要求。
穩(wěn)塑劑：專門用于商混砂漿的化學外加劑，有水溶性類產品和礦物無機類產品，具有提高濕砂漿塑性延時、保水、黏滑、強度等性能，要求能使得砂漿保塑24~48小時，而且一旦上墻應在8小時內終凝。
商混砂漿與干粉砂漿不同的是：它是一種水硬性的濕砂漿產品。水硬性材料的特點就是在一定時間內會水化、損失工作性、最后硬化。穩(wěn)塑劑就是一種能夠控制水泥硬化速度的化學添加劑，同時穩(wěn)塑劑還必須能夠保持砂漿良好的和易性、黏稠度、保水性和后期強度。穩(wěn)塑劑的關鍵在于“穩(wěn)”和“塑”，“穩(wěn)”就是能保持足夠的塑性穩(wěn)定時間，或者叫“延時性”，使得濕砂漿在運輸、儲存、施工過程中性能保持一致，至少在24小時內不能有變化，最好在48小時內可以繼續(xù)使用。“塑”就是具有良好的可塑性，易于工人施工上墻，并將濕砂漿在垂直的墻面上制作成所需要的造型。弗克研發(fā)中心2013年研發(fā)成功的“商混砂漿穩(wěn)塑劑”有二種類型，都以粉劑形式存在。一種是水溶性的，摻量為千分之一（砂漿重量）左右，這種產品因為摻量小，運輸成本低，可全國甚至全球范圍內銷售。另一種是含礦物成分的粉體產品，不溶于水，摻量為百分之一以內（砂漿重量），可直接添加到混凝土攪拌機中使用。二種產品的使用方法不同，所需要的加藥設備也不同，弗克公司可提供全套設備和應用技術，滿足客戶的不同需求。
下面是弗克研發(fā)中心提供的試驗數(shù)據(jù)，具體描述了穩(wěn)塑劑的應用對商混砂漿性能的影響。試驗采用粒徑小于4.75mm的普通河砂，河砂處于飽和面干狀態(tài)；海螺P.O.42.5水泥；望亭電廠的二級粉煤灰；弗克生產的K802穩(wěn)塑劑；和自來水。試驗采用砂漿標準試驗方法，將各種粉料放入攪拌鍋內；K802穩(wěn)塑劑是一種可溶于水的粉劑，先溶解在計量好的砂漿用水中，然后和砂漿用水一起倒入攪拌鍋內攪拌。試驗用的抹灰砂漿配合比如表1.所示。
表1. 商混抹灰砂漿配合比（單位：Kg）
商混砂漿 抹灰砂漿 | PO 42.5水泥 | 粉煤灰二級 | K 802 | 中砂 |
| 穩(wěn)塑劑 | ||||
| M10 | 120 | 60 | 0.5~1.5‰ | 820 |
（注：以上穩(wěn)塑劑用量為總砂漿干重量的千分比）

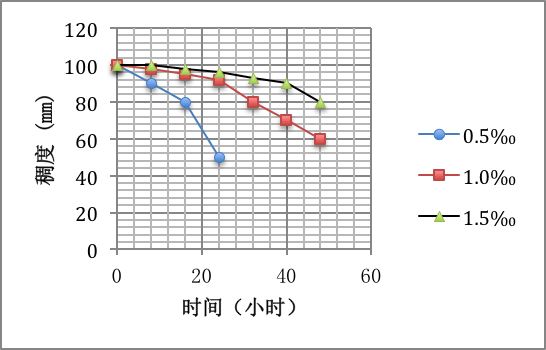

圖1. 穩(wěn)塑劑摻量對商混砂漿稠度隨時間的影響
圖1.表示了穩(wěn)塑劑對商混砂漿稠度的影響。穩(wěn)塑劑的摻量為總干砂漿重量的0.5‰、1.0‰和1.5‰.根據(jù)抹灰砂漿的國標要求，應該控制在90~110mm范圍之內，針對這個要求，摻0.5‰穩(wěn)塑劑的商混砂漿在大約8小時，稠度已經降到90mm，16小時降到80mm。摻1.0‰的商混砂漿，在24小時可保持稠度在90mm以上，滿足國標要求。摻1.5‰的商混砂漿，在48小時砂漿稠度還能保持在80mm，略加少量水還能繼續(xù)使用。穩(wěn)塑劑摻量為1.5‰的商混砂漿比較能滿足機噴法施工，而摻量為0.5~1.0‰時，比較適合于手工抹灰施工。

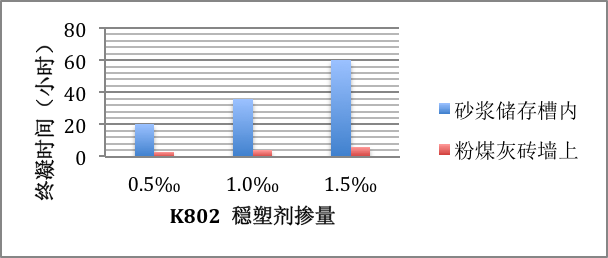

圖2. 穩(wěn)塑劑摻量對商混砂漿凝結時間的影響
圖2.為穩(wěn)塑劑摻量對商混砂漿凝結時間的影響。添加了穩(wěn)塑劑后的商混砂漿終凝時間測定分二種情況：第一種情況是商混砂漿被存放在砂漿槽中，水份一般不易蒸發(fā)；第二種情況是商混砂漿被抹上墻后，水份一方面被墻表面吸收，另一方面由于墻體表面積大而產生表面水蒸發(fā)。這二種情況會導致砂漿終凝時間的截然不同。

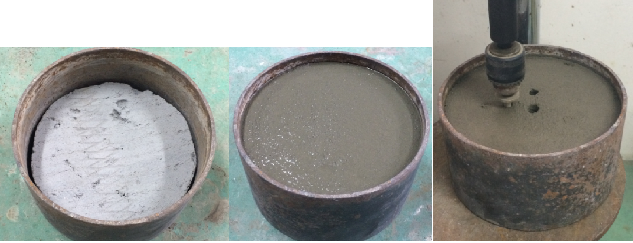

圖3.模擬砂漿被抹在粉煤灰磚上時測定其凝結時間
圖3.為模擬砂漿被抹在粉煤灰磚上時的凝結時間測定照片。試驗將粉煤灰磚切割成直徑為200mm、厚為35mm的圓盤，抹灰砂漿被成型在這個圓盤上，砂漿厚度也為35mm。成型后模擬墻面，將砂漿側放，待表面失水疑似初凝后，用測定砂漿凝結時間的標準方法進行試驗。
試驗結果表明（圖2.），當砂漿被存放在比較密封的砂漿槽中時，終凝時間根據(jù)穩(wěn)塑劑摻量的增加可達60小時。而砂漿被抹上粉煤灰磚墻上后，即使穩(wěn)塑劑摻量達1.5‰，終凝時間也只有6小時。

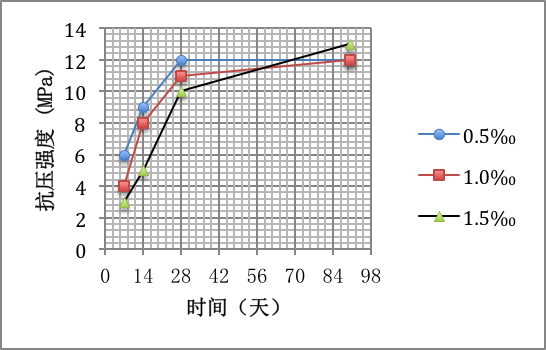

圖4. 穩(wěn)塑劑摻量對商混砂漿抗壓強度的影響
圖4.為穩(wěn)塑劑摻量對商混砂漿抗壓強度的影響。添加穩(wěn)塑劑后的7天早期強度一般在3~6MPa，14天強度為5~9MPa，28天為10~12MPa，90天強度基本沒有什么變化，在12~13MPa左右。穩(wěn)塑劑的使用使得早期強度有所下降，但28天抗壓強度影響不大。

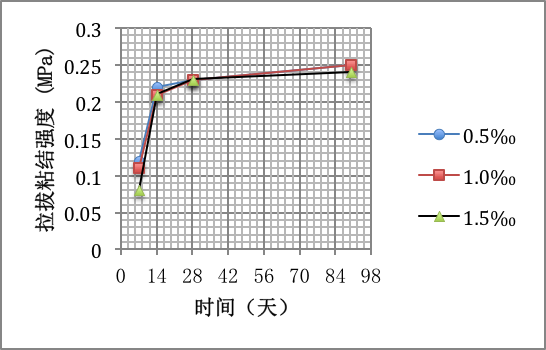

圖5. 穩(wěn)塑劑摻量對商混砂漿拉伸粘結強度的影響
圖5.為穩(wěn)塑劑摻量對商混砂漿拉伸粘結強度的影響。摻加穩(wěn)塑劑后7天的拉伸粘結強度在0.1MPa左右，14天拉伸粘結強度都超過0.2MPa。

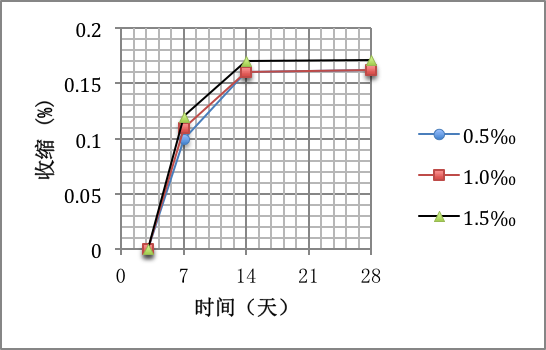

圖6. 穩(wěn)塑劑摻量對商混砂漿干燥收縮的影響
圖6.為穩(wěn)塑劑摻量對商混砂漿干燥收縮性能的影響。由于砂漿的早期強度比較低，砂漿在標準養(yǎng)護3天齡期后拆模，拆模后測定其尺寸初始值，然后放置在室內玻璃廚里（23℃，相對濕度50%），測定其7、14和28天的干燥收縮值。試驗結果表明，摻加穩(wěn)塑劑對商混砂漿的影響不大，28天的收縮值都滿足國標要求，小于0.2%。
穩(wěn)塑劑解決了濕拌砂漿在實際施工應用中所要求的“穩(wěn)”和“塑”問題，為商混砂漿的啟程鋪平了道路。
商混砂漿既是一個產品，更重要的是一個應用模式。作為產品它反映出的基本設計理念有三點：
1、回歸抹灰砂漿本來的“簡單面目”；
2、在盡量少投資的條件下可全面推廣；
3、在符合行業(yè)標準的條件下成本越低越好。
如果一個簡單的產品能滿足其功能的需要，那么任何成本上的增加都將成為其進入市場的障礙。擺脫了成本的困擾之后，把濕拌砂漿變成商混砂漿就成了一個很重要的應用模式，這個模式使得預拌砂漿的生產廠一夜之間遍布全國各地。生產基地的建設，由于這個模式的出現(xiàn)，而驟然成熟。預拌砂漿的推廣從此不存在產量問題，而只需投入推廣應用的力度。
商混砂漿是最符合“砂漿禁現(xiàn)”的環(huán)保訴求的，商混砂漿徹底滿足了砂漿在城市工地上的無粉塵要求。商混砂漿也符合商品市場的質量和成本訴求，它能很輕松地滿足國家標準對抹灰砂漿提出的要求，同時它的直接成本接近其原材料成本。
由于中國巨大的商品房市場和市場競爭異常激烈的特點，中國很難照搬國外發(fā)達國家相對高成本、低用量的干粉砂漿模式。西方國家的住房建筑以別墅為主，室內使用抹灰砂漿的量要少得多。新加坡的建筑造價也遠高于中國，整個國家人口還沒有一個蘇州多，有幾個干粉砂漿廠就夠了。他們能夠承受高成本帶來的高價格，我們不行。在中國，商混砂漿應該是普通砂漿的主流產品，而干粉砂漿的主要市場應該是特種砂漿。隨著國人環(huán)保意識越來越強，質量要求越來越高，商混砂漿為混凝土攪拌站生產預拌砂漿開啟了一條“綠色”通道。
（完）
